Линии для изготовления электросварных труб
Наша линия для производства труб методом сварки токами высокой частоты (ТВЧ) укомплектована всем необходимым оборудованием для производства широкого ассортимента электросварных труб с внешним диаметром от 8мм до 89мм и максимальной толщиной стенки до 4,5мм.

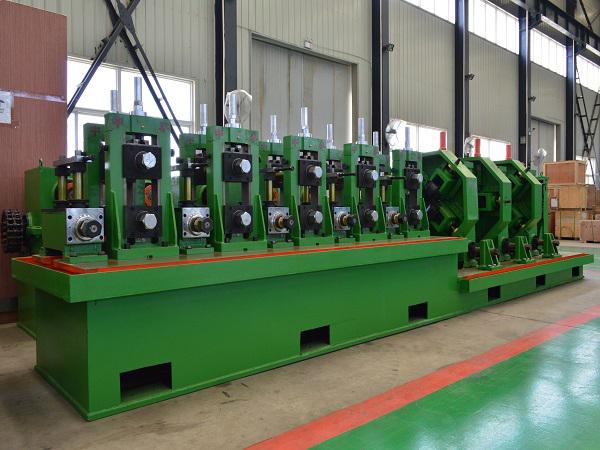

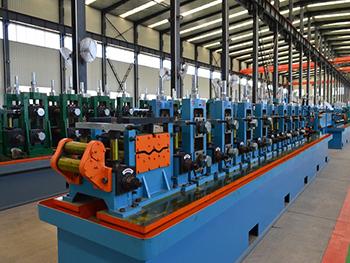

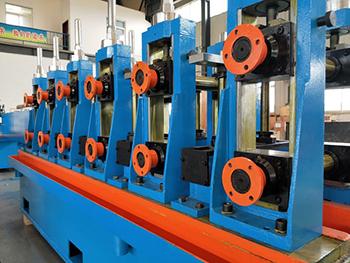

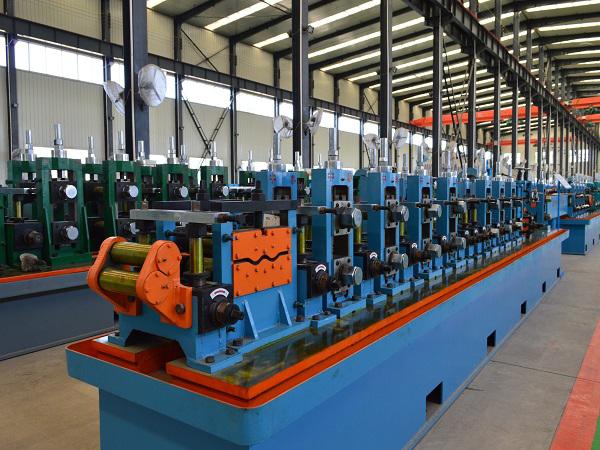

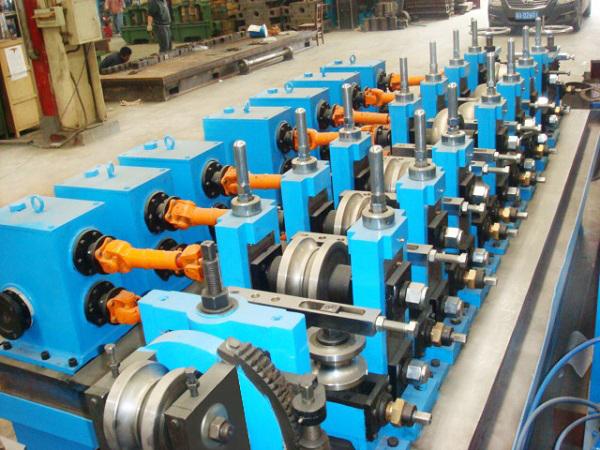

Укомплектованная линия для сварки труб токами высокой частоты (ТВЧ) состоит из следующего оборудования: устройство подачи, устройство формовки и калибровки, устройство резки, устройство отделки.

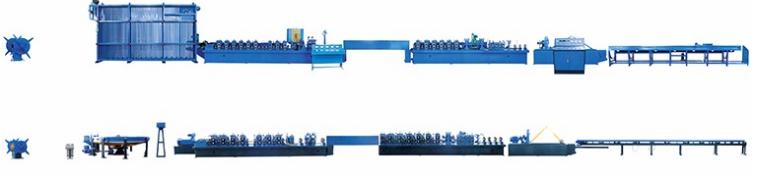

Технология производства электросварной трубы: Разматыватель → Тянущий ролик → Стыкосварочная машина → Спиральный накопитель → Секция формовки → Высокочастотная сварка → Удаление заусенцев → Система охлаждения → Секция калибровки → Вихретоковая дефектоскопия → Отрезной станок → Контроль → Упаковка
- Идеально подходит для производства труб из углеродистой стали;
- Подходит для формовки труб с квадратным и круглым сечением;
- Максимальная скорость сварки составляет 120 м/мин;
- Погрешность диаметра в пределах 0,5/100 от внешнего диаметра трубы.
| Труба с круглым сечением | Холодная прокатка | Высококачетсвенные роликовые головки |
| Труба с квадратным и прямоугольным сечением | Холодная прокатка | Стабильный процесс формовки |
| Холодная прокатка квадратной формы сечения с применением роликовой головки | Высокое качество труб. Прокатка квадратной трубы из трубы с круглым сечением (толщина стенки остается неизменной). |
| Модель | Труба с круглым сечением, мм | Труба с квадратным сечением, мм | Толщина стенки, мм | Скорость, м/мин |
| ERW20 | Ф8-Ф20 | 6x6-15x15 | 0.3-1.5 | 120 |
| ERW32 | Ф10-Ф32 | 10x10-25x25 | 0.5-2.0 | 120 |
| ERW50 | Ф20-Ф50 | 15x15-40x40 | 0.8-3.0 | 120 |
| ERW76 | Ф32-Ф76 | 25x25-60x60 | 1.2-4.0 | 120 |
| ERW89 | Ф42-Ф89 | 35x35-70x70 | 1.5-4.5 | 110 |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW325 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
Внимание: Наша компания предлагает услуги по разработке и производству трубосварочных станков в соответствии с запрашиваемыми Вами эксплуатационными параметрами и техническими характеристиками.
