Линия для производства труб по ZTF-технологии
ZTF-формовка – это специальная технология, разработанная Zhongtai Group. Основной целью разработки данной технологии является сокращение времени, необходимого для производства труб с круглым сечением, а также сокращение производственных расходов. Линия для производства труб по ZTF-технологии не требует замены пресс-форм и тянущих роликов, что снижает расходы на ролики примерно на 60%.
- При производстве труб отсутствует необходимость в замене пресс-форм, что приводит к снижению затрат на ролики и пресс-формы примерно на 60%;
- ZTF-технология дает возможность производить трубы в широком разнообразии диаметров посредством простой регулировки роликов;
- Сокращение рабочей силы;
- Подходит для производства труб из стали класса X70 и N80;
- Снижается трение между стальной полосой и роликами, что значительно увеличивает срок службы роликов;
- Ролики легко настраиваются и регулируются.
Линия для производства труб с применением ZTF-технологии предназначена для производства труб с внешним диаметром от 48мм до 720мм и максимальной толщиной стенки до 22мм.
| Модель | Труба с круглым сечением | Труба с квадратным сечением | Толщина стенки | Скорость |
| мм | мм | мм | м/мин | |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW335 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
| Технология | ZTF-1 | ZTF-2 | XZTF-3 | XZTF-4 | |
| Способ регулировки | Ручной | Ручной | Электронный | Электронный | |
| Ролики осевой подачи | Базовое использование | Полное использование | Полное использование | Полное использование | |
| Регулировка поворотных горизонтальных роликов | Нет горизонтальных роликов | Ручная регулировка вращения, открытия и закрытия, а также подъема и опускания верхних и нижних роликов. Открытие и закрытие валка также регулируется вручную. | Электронная регулировка вращения, открытия, закрытия, а также подъема верхних роликов. Электронная регулировка наклона нижних роликов. Электронная регулировка пространства между роликами. | Электронная регулировка вращения, открытия, закрытия, а также подъема верхних роликов. Компьютерная регулировка наклона нижних роликов. | |
| Регулировка поворотных вертикальных роликов | Ручная регулировка открытием, закрытием, подъемом и вращением роликов специального назначения. | Ручная или электронная регулировка открытием, закрытием, подъемом и вращением роликов специального назначения. | Электронная регулировка открытием, закрытием, подъемом и вращением роликов специального назначения. | Компьютерная регулировка открытием, закрытием, подъемом и вращением роликов специального назначения. | |
| Регулировка иных роликов в формовочной секции | Замена роликов при производстве труб разного размера. | Открытие и закрытие роликов на валке вручную для быстрой регулировки подачи заготовки. | Открытие и закрытие роликов осуществляется на валке. Ручная регулировка пространства между роликами. | Открытие и закрытие роликов осуществляется на валке. Электронная регулировка пространства между роликами. Компьютерная регулировка поднятия верхних роликов. | |
| Наличие устройства для регулировки боковых вертикальных роликов в секциях формовки и калибровки | Нет | Нет | Да | Да | |
| Регулировка положения роликов | Ручная | Ручная | Ручная | Компьютерная | |
| Точность регулировки положения валков | Весьма высокая | Весьма высокая | Высокая | Очень высокая | |
| Деформация кромки трубы | Хорошая | Хорошая | Очень хорошая | Очень хорошая | |
| Формовка высокоточных, высокосортных труб с тонкой стенкой | Хорошая | Очень хорошая | Наилучшая | Наилучшая | |
| Точность размеров трубы | Высокая | Высокая | Очень высокая | Очень высокая | |
| Интенсивность труда | Высокая | Высокая | Низкая | Очень низкая | |
| Время замены роликов | Длительно | Быстро | Быстро | Очень быстро |
Внимание: Наша компания предлагает услуги по разработке и производству трубосварочных станков в соответствии с запрашиваемыми Вами эксплуатационными параметрами и техническими характеристиками.

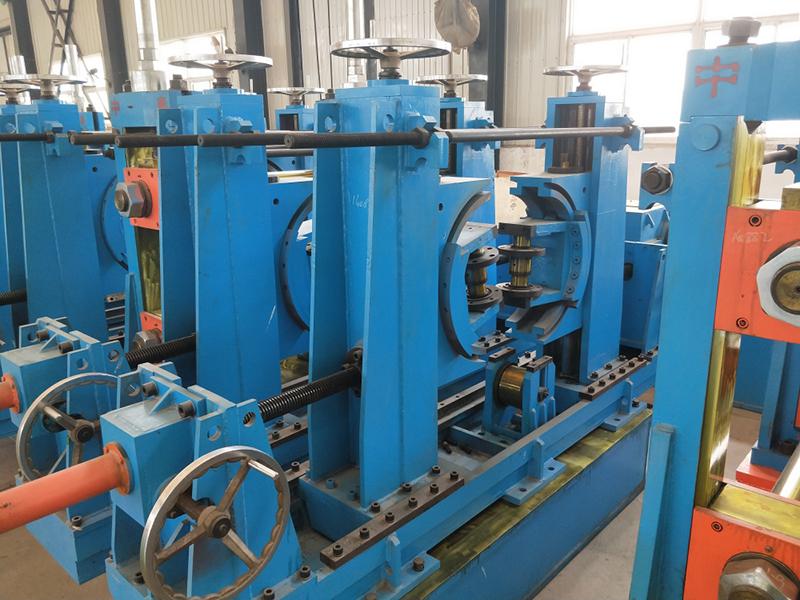

Линия для производства электросварной трубы ERW с технологией ZTF -формовки
Место: Китайская Народная Республика
Время: 2005
Описание: Линия для производства электросварной трубы оснащена ручным управлением процессов закрытия, открытия, подъема и вращения роликов.
